真空滅弧室的工作原理
本文作者:大禹漢光 發布時間:2016-09-22

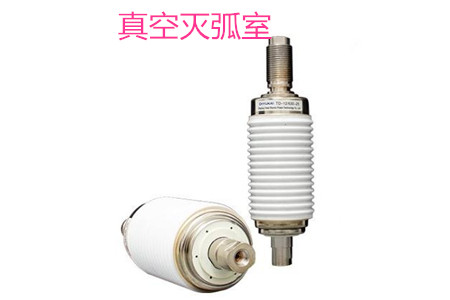

真空滅弧室內部真空度出廠標準為<1.33×10-3Pa,真空壽命為20年。

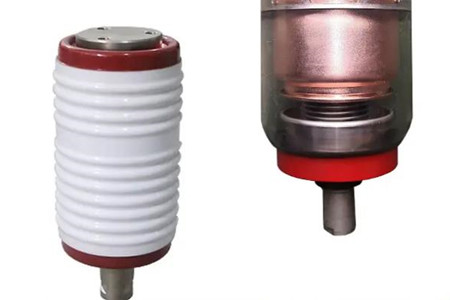

真空滅弧室的動導電桿與波紋管密封一起,是一可動部件,通過與操動機構連接,在操動機構帶動下,可以沿滅弧室軸向運動從而帶動滅弧室動觸頭完成合、分動作。
當動導電桿在操動機構帶動下合閘時,動靜觸頭閉合,電源與負載接通。當動導電桿在操動機構帶動下帶電分閘時,觸頭間產生真空電弧。
當真空滅弧室的觸頭在真空中帶電分離時,電接觸表面積迅速減小,當動、定觸頭在分離的瞬間,電流收縮到觸頭剛分離的某一點或某幾點上,電極間電阻劇烈增大,溫度也迅速提高,最后金屬橋熔化并蒸發出大量的金屬蒸汽,同時形成極高的電場強度,導致劇烈的場致發射和間隙的擊穿,產生了真空電弧,真空電弧不是靠電極間氣體分子電離來維持的,而是依靠觸頭材料蒸發所形成的出來金屬蒸汽來維持。
當工作電流接近零時,同時觸頭間距的增大,真空電弧的等離子體很快向四周擴散,電弧電流過零后,觸頭間隙的介質迅速由導電體變?yōu)榻^緣體,于是電流被分?jǐn)?,開斷結束。
燃弧過程中產生的金屬蒸汽被屏蔽罩表面冷凝,釋放的少量氣體中的一部分被凝聚的金屬蒸汽吸收,一部分被滅弧室內的吸氣劑吸收,是真空滅弧室一直維持較高的真空度。
如果具有合理的觸頭結構,可以使電弧均勻分布在觸頭表面,從而減小電弧能量和觸頭的電腐蝕速度,并使真空滅弧室具有較高的弧后介質強度的恢復速度。
